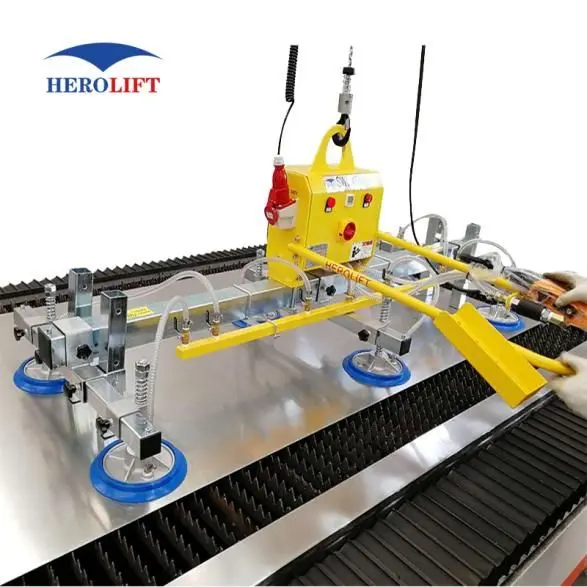

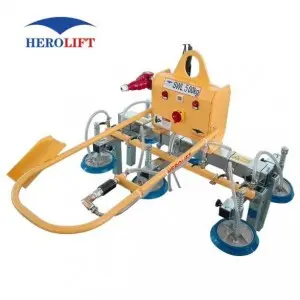

标准板材真空吸吊机-BLA
真空板材吸盘机械手
特点
载重≤ 1500kg
● 低压报警；
● 可调节吸盘；
● 远程遥控；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱、带自动启停真空节能系统、电子智能真空监控、
● 支持非标定制；
● 采用高电阻设计，保证高性能和超长的使用寿命；
● 低压报警；
● 可调节吸盘；
● 远程遥控；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱、带自动启停真空节能系统、电子智能真空监控、
带集成电源监控的开/关、可调节手柄，标配支架；
● 一个人可以快速搬运板材，节省人力，提高生产率；● 支持非标定制；
● 采用高电阻设计，保证高性能和超长的使用寿命；
性能指标
| 型号 | BLA400-6-T系列 | 载重 | ≤400kg |
| 整体 Dimension | 2160X960X910mm | 电源输入 | 交流220V |
| 控制模式 | 手动推拉杆控制 | 吸气和放电时间 | 小于 5 秒;（只有第一次吸收时间稍长，约5-10秒） |
| 最大压力 | 85%真空度（约0.85Kgf） | 报警压力 |
60%真空度
（约0.6Kgf） |
| 安全系数 | S>2.0;水平吸收 | 设备自重 | 95kg（约） |
|
电影故障
保持压力 |
停电后，吸板的真空系统保持时间为>15分钟 | ||
| 安全报警 | 当压力低于设定的报警压力时，声光报警会自动报警 | ||
组件

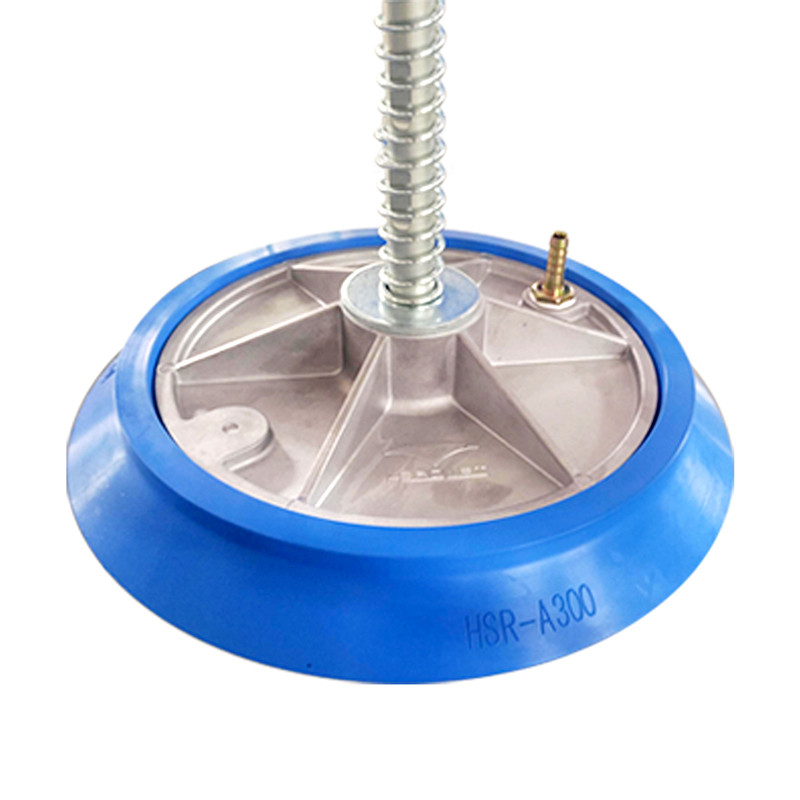

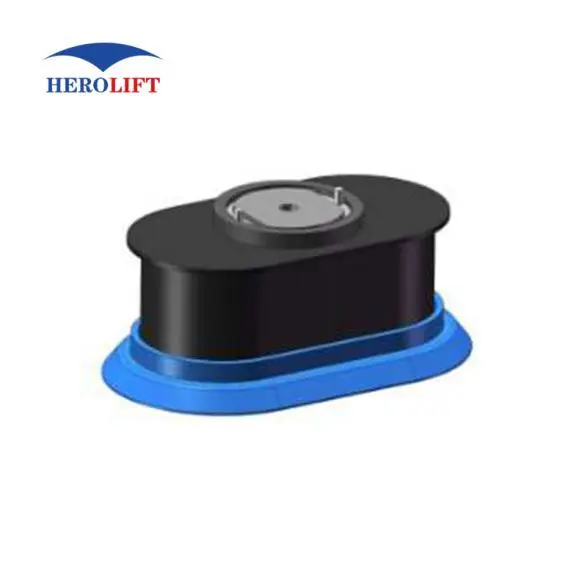

吸盘组件
● 易于更换
● 旋转接头
● 适应各种工况
● 保护工件表面
● 保护工件表面
电源控制箱
● 控制真空泵
● 显示真空
● 压力报警

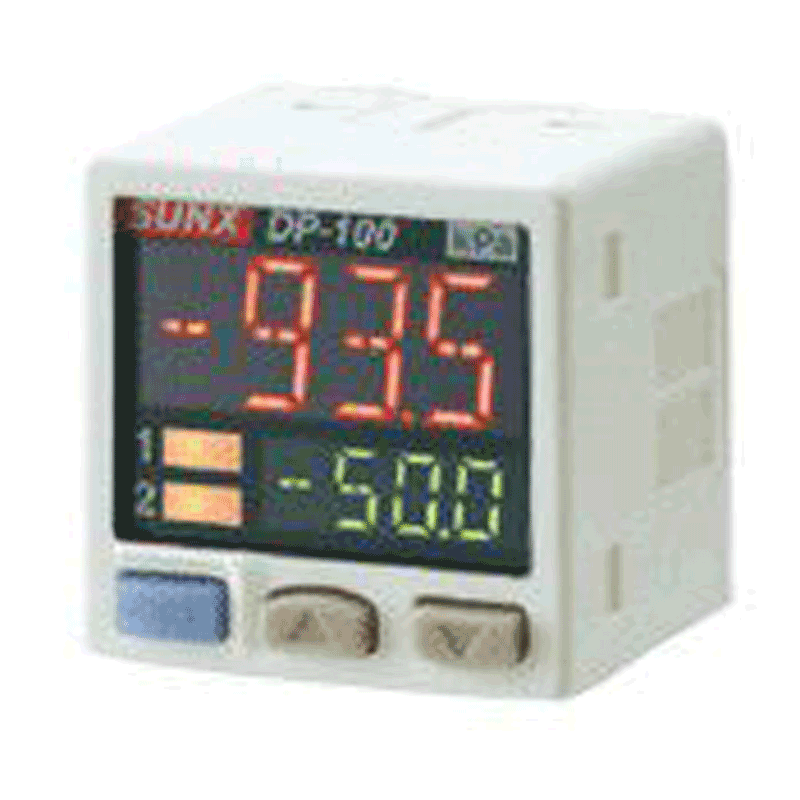

压力传感器
● 清晰显示
● 颜色指示器
● 高精度测量
● 安全、可靠

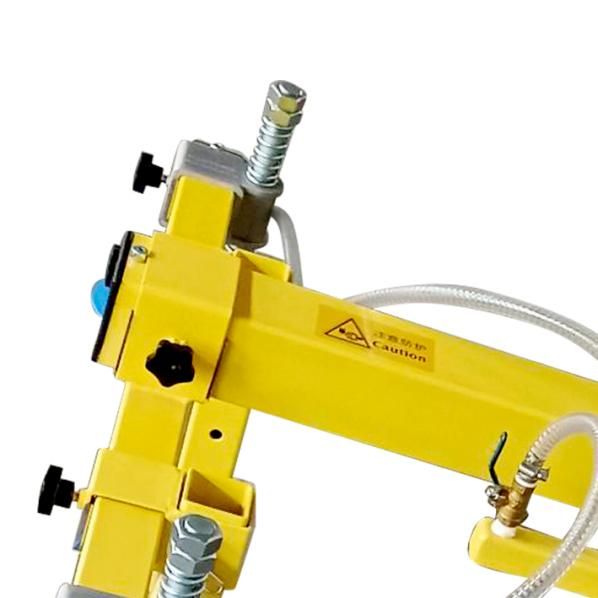

优质原材料
● 做工精良
● 寿命长
● 高品质
规格
| 负载 kg | 型号 | 吸盘直径 mm | 吸盘吸力 kg | 真空泵 | 电源 | 控制方式 | 自重 kg | 外形尺寸mm 长×宽×高 | ||
| 电压 V | 频率 Hz | 相数 | ||||||||
| 250 | BLA250-4-230 | 230 | 125 | VT4.4 | 220/380 | 50/60 | 1/3 | 手动 | 80 | 2000×800×600 |
| BLA250-6-150 | 150 | 45 | VT4.4 | 220/380 |
50/60 | 1/3 | 手动 | 85 | 2000×800×600 | |
| 500 | BLA500-6-230 | 230 | 125 | VT4.4 | 220/380 |
50/60 | 1/3 | 手动 | 95 | 2000×800×600 |
| 800 | BLA800-8-230 | 230 | 125 | VT4.8 | 220/380 | 50/60 | 1/3 | 手动 | 110 | 3000×800×600 |
| 1500 | BLA1500-8-300 | 300 | 200 | VT4.16 | 220/380 | 50/60 | 3 | 手动/电动 | 140 | 3000×800×600 |

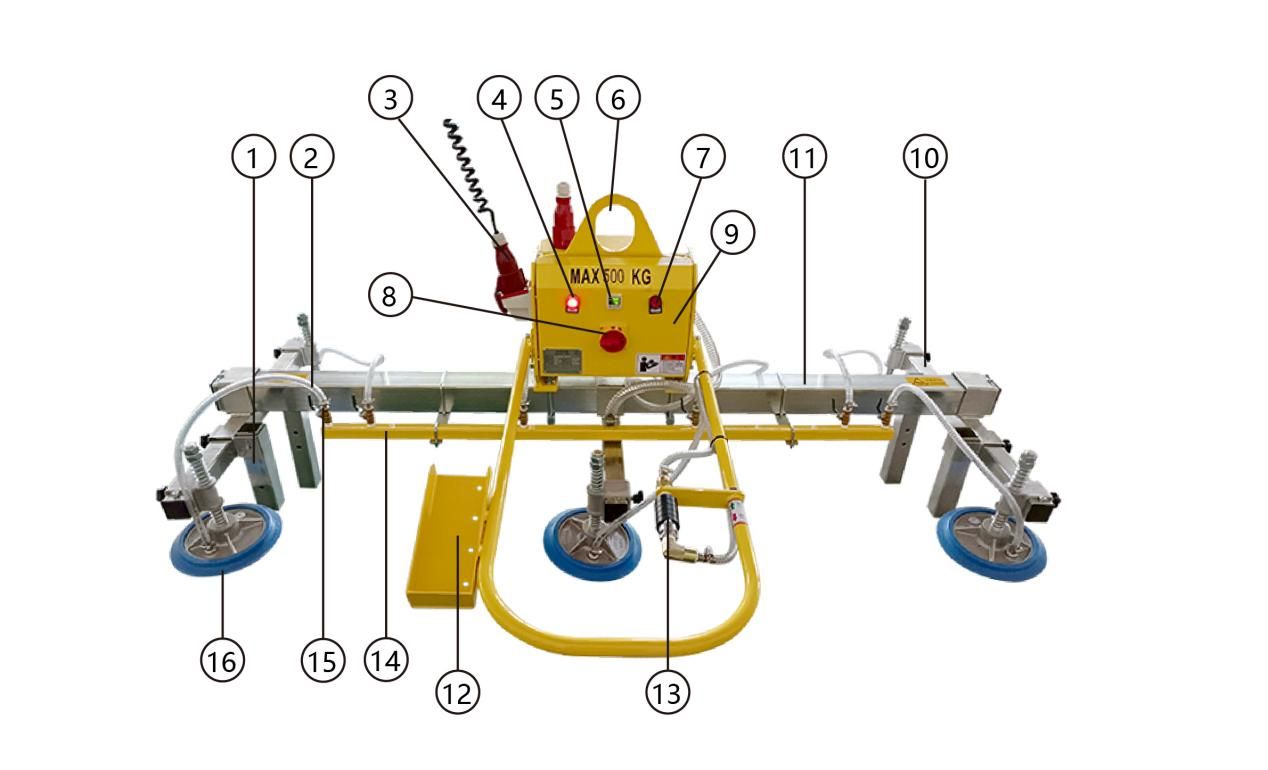

细节显示
| 1 |
地脚组件 |
9 |
主机主件 |
| 2 |
钢丝软管 |
10 |
横梁 |
| 3 |
航空插头/插座 |
11 |
主梁 |
| 4 |
报警灯 |
12 |
遥控手柄放置盒 |
| 5 |
压力表 |
13 |
手控阀 |
| 6 |
提升吊耳 |
14 |
分流管 |
| 7 |
电源灯 |
15 |
手动球阀 |
| 8 |
旋转开关 |
16 |
吸盘组件 |
应用

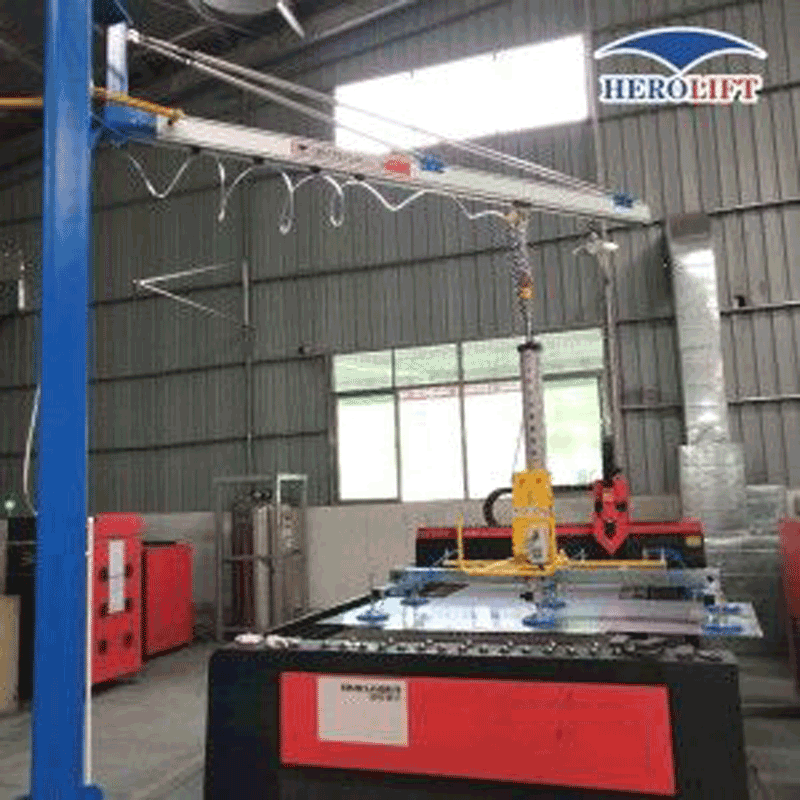

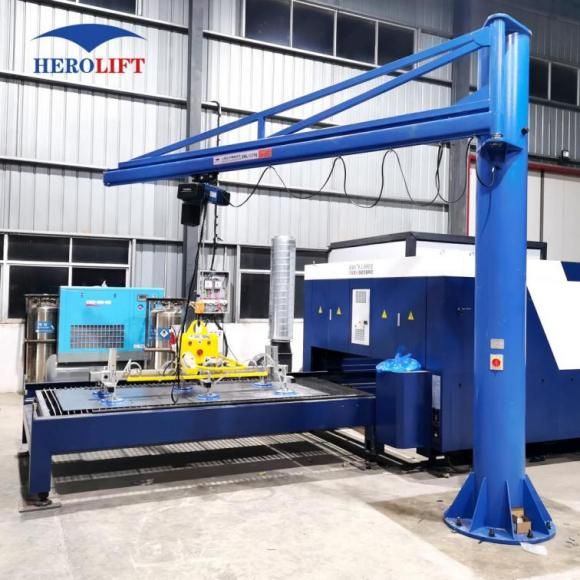

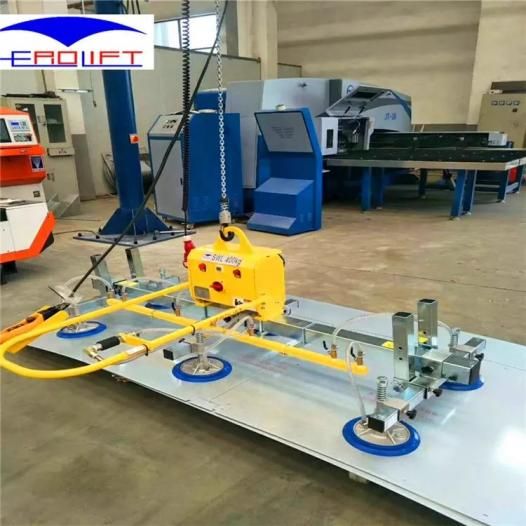

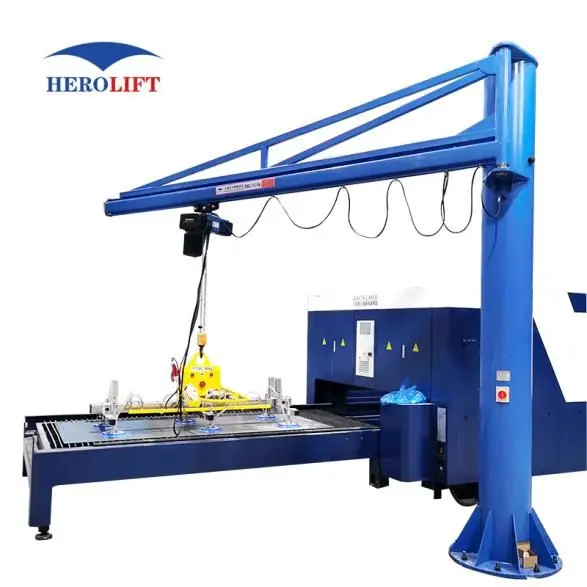

●该设备广泛用于激光切割上料,铝板、钢板、镀锌板、塑料板、玻璃板、石板、层压刨花板、等工件的搬运、提升。
