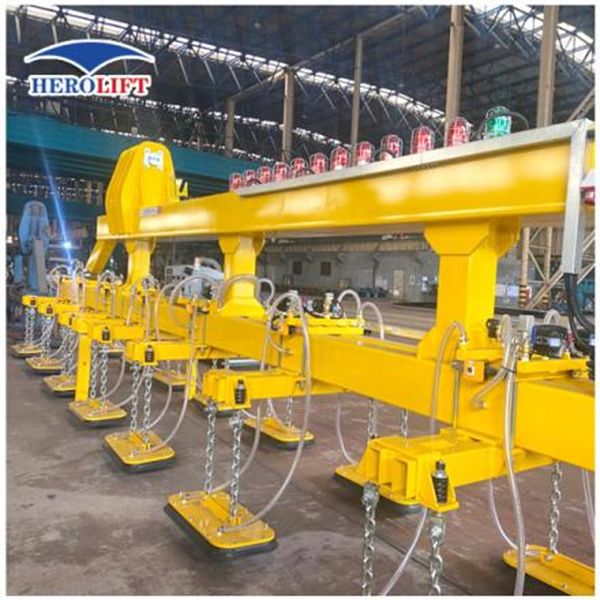

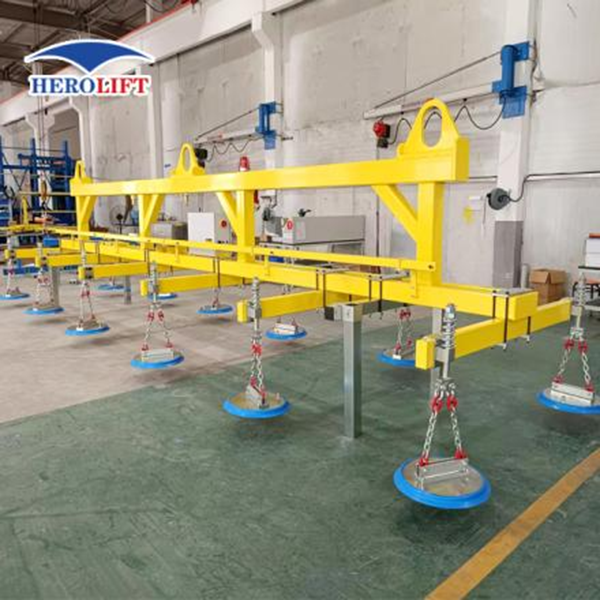

大型板材吸吊机-HL
大型中厚板材吸吊机
特点
● 低压报警；
● 可调节吸盘；
● 远程控制；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱、带自动启停真空节能系统、电子智能真空监控、 带集成电源监控的开/关、可调节手柄，标配支架；
● 一个人可以快速搬运板材，节省人力，提高生产率；
● 支持非标定制；
● 采用高电阻设计，保证高性能和超长的使用寿命；
性能指标
型号 |
HL20000-20-T |
载重 |
≤20000kg |
外形尺寸 |
12000X1200mmX1200mm |
电源输入 |
380V，三相电源 |
控制方式 |
手动推拉杆控制吸放 |
吸气和放电时间 |
均少于 5 秒;（第一次吸收时间稍长，约5-10秒） |
最大压力 |
85%真空度（约0.85Kgf） |
报警压力 |
60%真空度（约0.6Kgf） |
安全系数 |
S>2.0;水平吸收 |
设备自重 |
230kg（约） |
电源故障 保持压力 |
停电后，吸盘的真空系统保持时间为>15分钟 |
||
安全报警 |
当压力低于设定的报警压力时，声光报警会自动报警 |
||
组件
吸盘组件
● 易于更换
● 旋转接头
● 标准手柄和柔性手柄可选
● 保护工件表面
真空泵
•高性能，低能耗
•环保节能
航空插头
•防水、防尘
•防腐、抗老化
•高温阻燃剂
•抗冲击外壳
优质原材料
•工艺精湛
•强度高、寿命长
•高品质
•防腐
规格
负载 kg |
型号 |
吸盘尺寸mm |
吸盘个数 |
控制方式 |
真空泵 |
电源 |
自重Kg |
外形尺寸mm 长×宽×高 |
||
电压V |
频率Hz |
相数 |
||||||||
2500 |
HL2500-10 |
φ360 |
10 |
手动/电动 |
VT4.16 |
380 |
50/60 |
3 |
500 |
4000×1000×1200 |
3000 |
HL3000-3 |
450×850 |
3 |
手动/电动 |
VT4.16 |
380 |
50/60 |
3 |
600 |
4000×1000×1200 |
5000 |
HL5000-5 |
450×850 |
5 |
手动/电动 |
VT4.25 |
380 |
50/60 |
3 |
1200 |
4500×1000×1200 |
8000 |
HL8000-8 |
450×850 |
8 |
手动/电动 |
R0063 |
380 |
50/60 |
3 |
1800 |
9000×1200×1200 |
0000 |
HL10000-10 |
450×850 |
10 |
于动/电动 |
R0100 |
380 |
50/60 |
3 |
2800 |
12000×1200×1200 |
15000 |
HL15000-16 |
450×850 |
16 |
手动/电动 |
R0160 |
380 |
50/60 |
3 |
4500 |
12000×1200×1200 |
20000 |
HL20000-20 |
450×850 |
20 |
手动/电动 |
R0160 |
380 |
50/60 |
3 |
6400 |
12000×1200×1200 |
26000 |
HL26000-27 |
450×850 |
27 |
手动/电动 |
R0160 |
380 |
50/60 |
3 |
7800 |
18000×2000×2500 |
细节显示

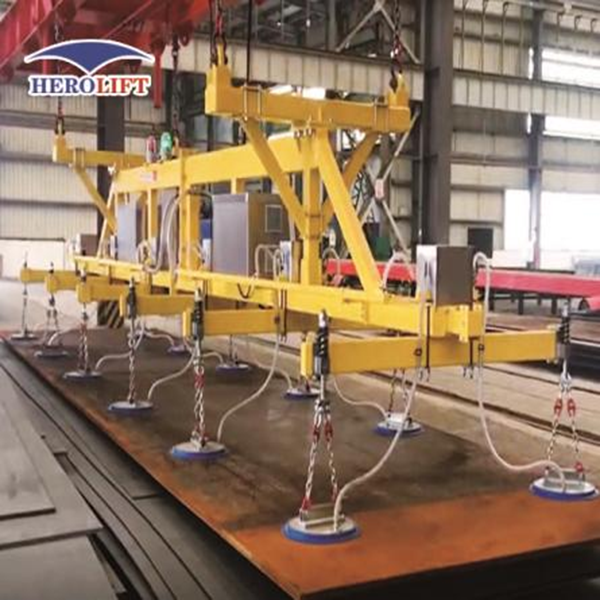

应用
