全气动板材上料真空吸吊机
气动板材吸吊机
特点
载重：≤ 500KG
● 低压报警；
● 低压报警；
● 可调节吸盘；
● 远程控制；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱（包括启动/停止）、带自动启动/停止真空的节能系统、电子智能真空监控、带集成电 源监控的开/关开关、可调手柄，标配支架，可快速连接升降或吸盘；
● 可根据待吊装板的尺寸生产出不同的尺寸和容量；
● 采用高电阻设计，保证高性能和超长的使用寿命；
● 远程控制；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱（包括启动/停止）、带自动启动/停止真空的节能系统、电子智能真空监控、带集成电 源监控的开/关开关、可调手柄，标配支架，可快速连接升降或吸盘；
● 可根据待吊装板的尺寸生产出不同的尺寸和容量；
● 采用高电阻设计，保证高性能和超长的使用寿命；
性能指标
| 型号 | BLA500-6-P | 载重 | ≤500kg |
| 外形尺寸 | 2160X960X920mm | 电源 | 4.5-5.5bar压缩空气，压缩空气消耗量75~94L/min |
| 控制方式 | 手动滑阀控制 真空吸气和释放 | 吸气和释放时间 | 均少于 5 秒;（第一次吸收时间稍长，约5-10秒） |
| 最大压力 | 85%真空度（约0.85Kgf） | 报警压力 | 60%真空度（约0.6Kgf） |
| 安全系数 | S>2.0;水平处理 | 设备自重 | 110kg（约） |
| 电源故障保持压力 | 停电后，吸盘的真空系统保持时间为>15分钟 | ||
| 安全报警 | 当压力低于设定的报警压力时，声光报警会自动报警 | ||

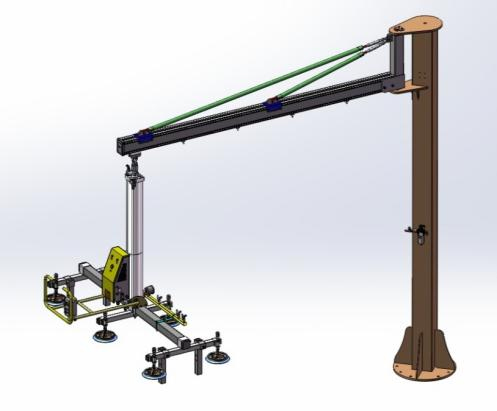

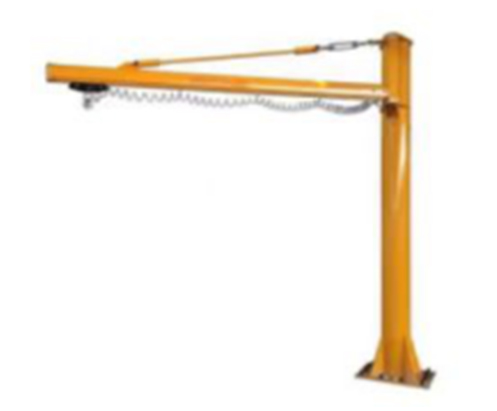

| 立柱悬臂规格 |
总高度：3.7米 臂长：3.5米 立柱规格：直径245mm， 安装板：直径850mm 支持非标定制（立柱和摆臂根据客户实际情况进行调整） 注意事项：地面水泥厚度≥20cm，水泥强度≥C30。 |
||
组件
吸盘组件
● 易于更换
● 旋转接头
● 适应各种工况
● 保护工件表面

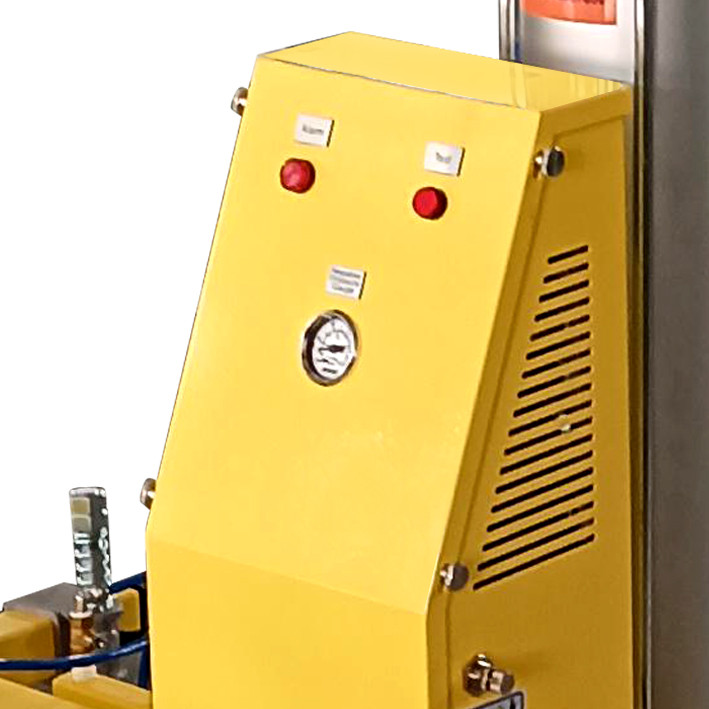

电器控制箱
● 控制真空泵
● 显示真空
● 压力报警

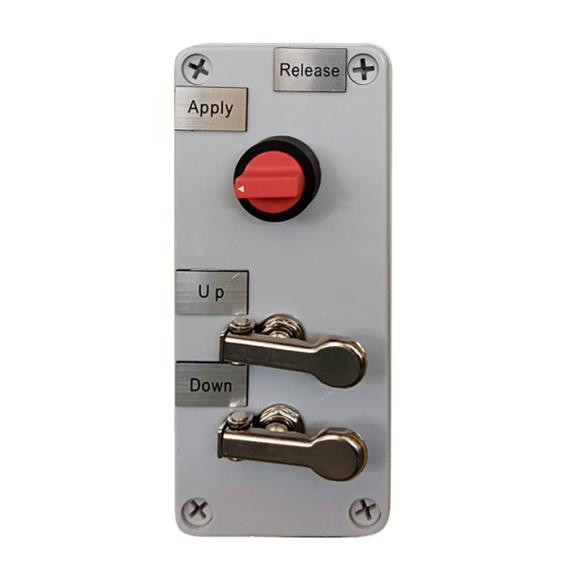

控制面板
● 电源开关
● 清晰显示
● 手动操作
● 安全、可靠

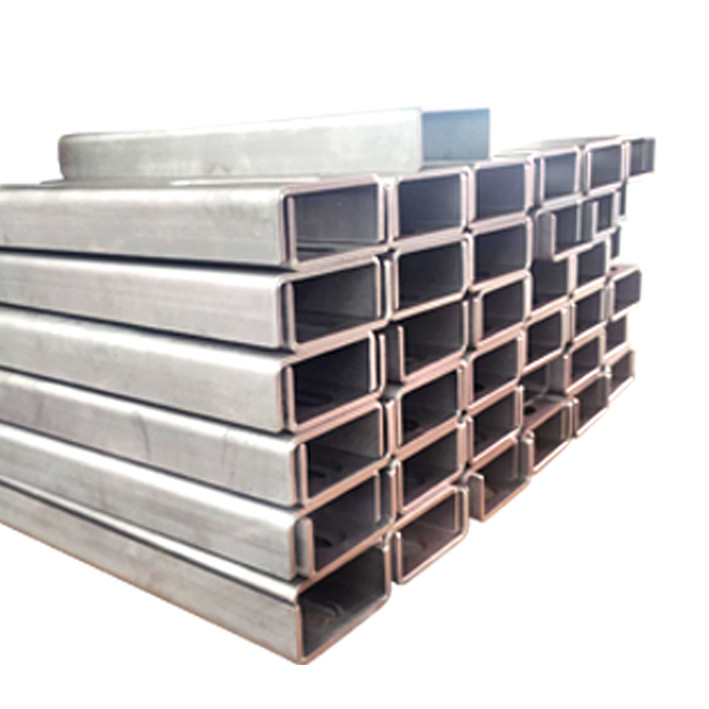

优质原材料
● 做工精良
● 寿命长
● 高品质
规格
| 负载 kg | 型号 | 吸盘直径 mm | 吸盘吸力 kg | 真空泵 | 电源 | 控制方式 | 自重 kg | 外形尺寸mm 长×宽×高 | ||
| 电压 V | 频率 Hz | 相数 | ||||||||
| 250 | BLA250-4-230 | 230 | 125 | VT4.4 | 220/380 | 50/60 | 1/3 | 手动 | 80 | 2000×800×600 |
| BLA250-6-150 | 150 | 45 | VT4.4 | 220/380 |
50/60 | 1/3 | 手动 | 85 | 2000×800×600 | |
| 500 | BLA500-6-230 | 230 | 125 | VT4.4 | 220/380 |
50/60 | 1/3 | 手动 | 95 | 2000×800×600 |
| 800 | BLA800-8-230 | 230 | 125 | VT4.8 | 220/380 | 50/60 | 1/3 | 手动 | 110 | 3000×800×600 |
| 1500 | BLA1500-8-300 | 300 | 200 | VT4.16 | 220/380 | 50/60 | 3 | 手动/电动 | 140 | 3000×800×600 |

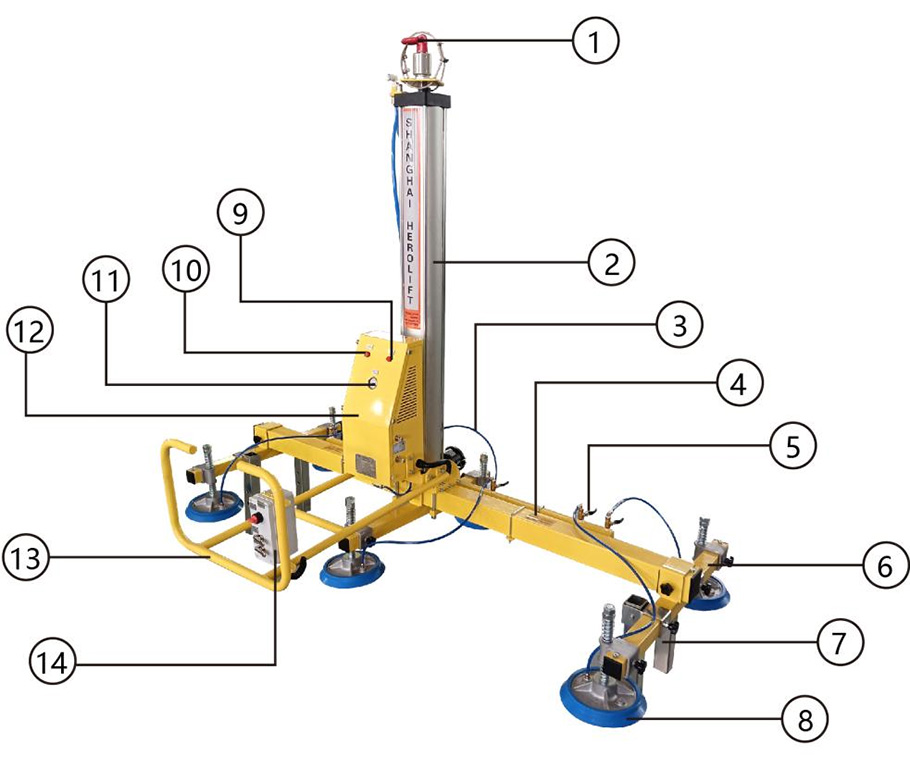

细节显示
| 1 | M16 吊环螺栓（360°） | 8 | 吸盘组件 |
| 2 | 升降气缸 | 9 | 测试灯 |
| 3 | PU 气管 | 10 | 报警灯 |
| 4 | 主梁 | 11 | 压力表 |
| 5 | 分流管 | 12 | 控制箱 |
| 6 | 横梁 | 13 | 操作把手 |
| 7 | 地角组件 | 14 | 控制盒 |
应用

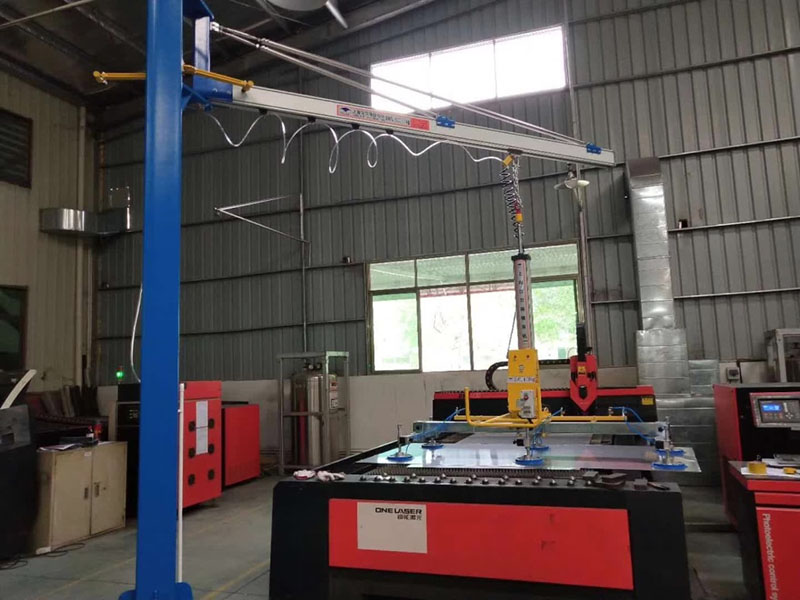

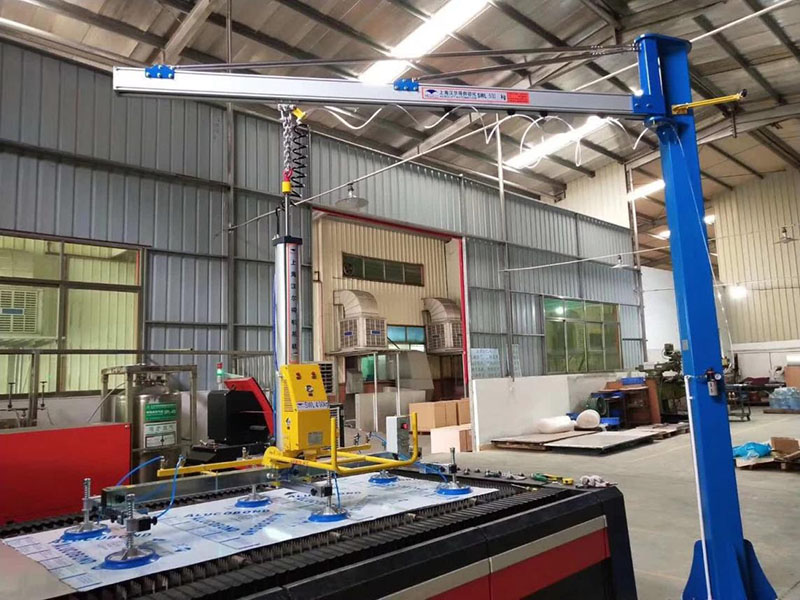

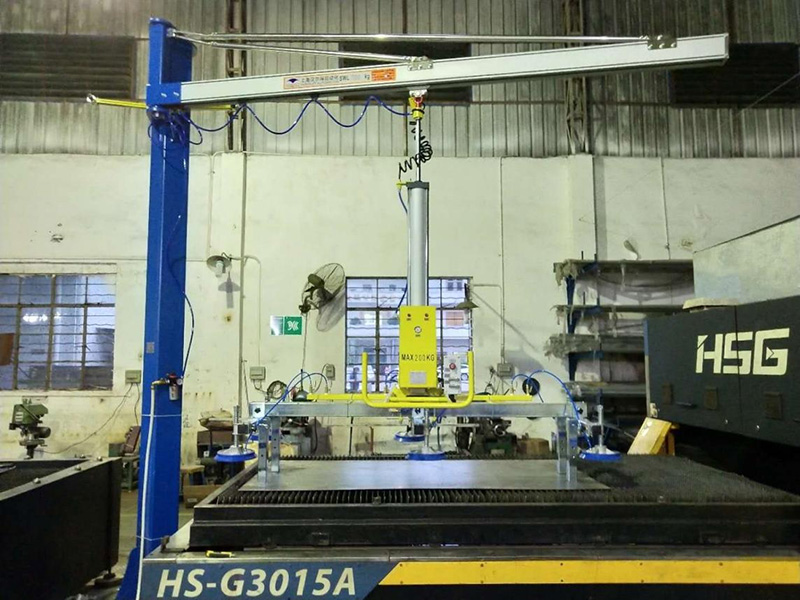

●该设备广泛用于激光切割上料,铝板、钢板、镀锌板、塑料板、玻璃板、石板、层压刨花板、等工件的搬运、提升。
服务合作
●自2006年成立以来，我公司已服务于60多个行业，出口到60多个国家，建立了18年可靠的品牌。
