标准板材真空吸吊机-BLA
用于激光切割上料的板材真空吸吊机，载重可达1000kg
特点
载重≤ 1500kg
● 低压报警；
● 可调节吸盘；
● 远程控制；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱、带自动启停真空节能系统、电子智能真空监控、
● 低压报警；
● 可调节吸盘；
● 远程控制；
● CE认证EN13155：2003；
● 中国防爆标准GB3836-2010；
● 根据德国UVV18标准设计；
● 大型真空过滤器、真空泵、控制箱、带自动启停真空节能系统、电子智能真空监控、
带集成电源监控的开/关、可调节手柄，标配支架；
● 一个人可以快速搬运板材，节省人力，提高生产率；
● 支持非标定制；
● 采用高电阻设计，保证高性能和超长的使用寿命；
● 一个人可以快速搬运板材，节省人力，提高生产率；
● 支持非标定制；
● 采用高电阻设计，保证高性能和超长的使用寿命；
性能指标
| 型号 | BLA800-8-T | 载重 | ≤800kg |
| 外形尺寸 | 2000X800X800mm | 电源输入 | 交流380V |
| 控制方式 | 手动推拉杆控制吸放 | 吸气和放电时间 | 均少于 5 秒;（第一次吸收时间稍长，约5-10秒） |
| 最大压力 | 85%真空度（约0.85Kgf） | 报警压力 | 60%真空度（约0.6Kgf） |
| 安全系数 | S>2.0;水平吸收 | 设备自重 | 105kg（约） |
| 电源故障 保持压力 | 停电后，吸盘的真空系统保持时间为>15分钟 | ||
| 安全报警 | 当压力低于设定的报警压力时，声光报警会自动报警 | ||
组件
吸盘组件
● 易于更换
● 旋转接头
● 适应各种工况
● 保护工件表面
电源控制箱
● 控制真空泵
● 显示真空
● 压力报警
压力表
● 清晰显示
● 颜色指示器
● 高精度测量
● 安全、可靠
优质原材料
● 做工精良
● 寿命长
● 高品质
● 性能稳定
规格
| 负载 kg | 型号 | 吸盘直径 mm | 吸盘吸力 kg | 真空泵 | 电源 | 控制方式 | 自重 kg | 外形尺寸mm 长×宽×高 | ||
| 电压 V | 频率 Hz | 相数 | ||||||||
| 250 | BLA250-4-230 | 230 | 125 | VT4.4 | 220/380 | 50/60 | 1/3 | 手动 | 80 | 2000×800×600 |
| BLA250-6-150 | 150 | 45 | VT4.4 | 220/380 |
50/60 | 1/3 | 手动 | 85 | 2000×800×600 | |
| 500 | BLA500-6-230 | 230 | 125 | VT4.4 | 220/380 |
50/60 | 1/3 | 手动 | 95 | 2000×800×600 |
| 800 | BLA800-8-230 | 230 | 125 | VT4.8 | 220/380 | 50/60 | 1/3 | 手动 | 110 | 3000×800×600 |
| 1500 | BLA1500-8-300 | 300 | 200 | VT4.16 | 220/380 | 50/60 | 3 | 手动/电动 | 140 | 3000×800×600 |

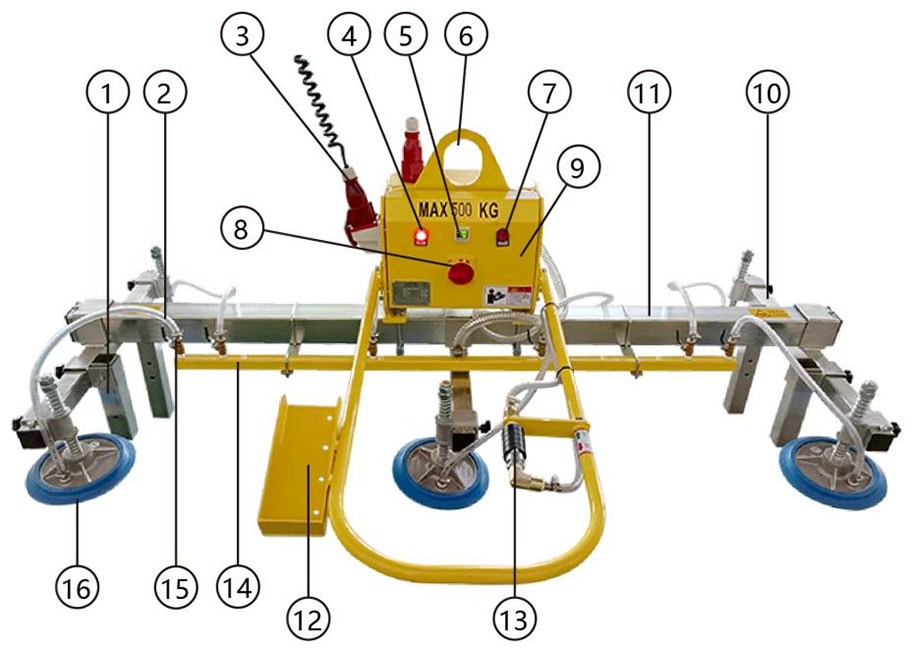

细节展示
| 1 | 地脚组件 | 9 | 主机主件 |
| 2 | 钢丝软管 | 10 | 横梁 |
| 3 | 航空插头/插座 | 11 | 主梁 |
| 4 | 报警灯 | 12 | 遥控手柄放置盒 |
| 5 | 压力表 | 13 | 手控阀 |
| 6 | 提升吊耳 | 14 | 分流管 |
| 7 | 电源灯 | 15 | 手动球阀 |
| 8 | 旋转开关 | 16 | 吸盘组件 |
应用

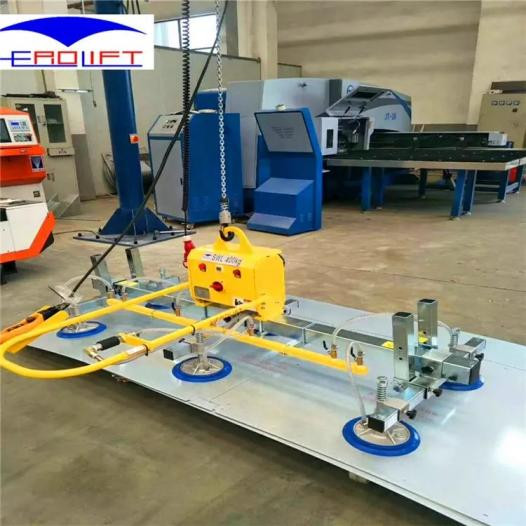

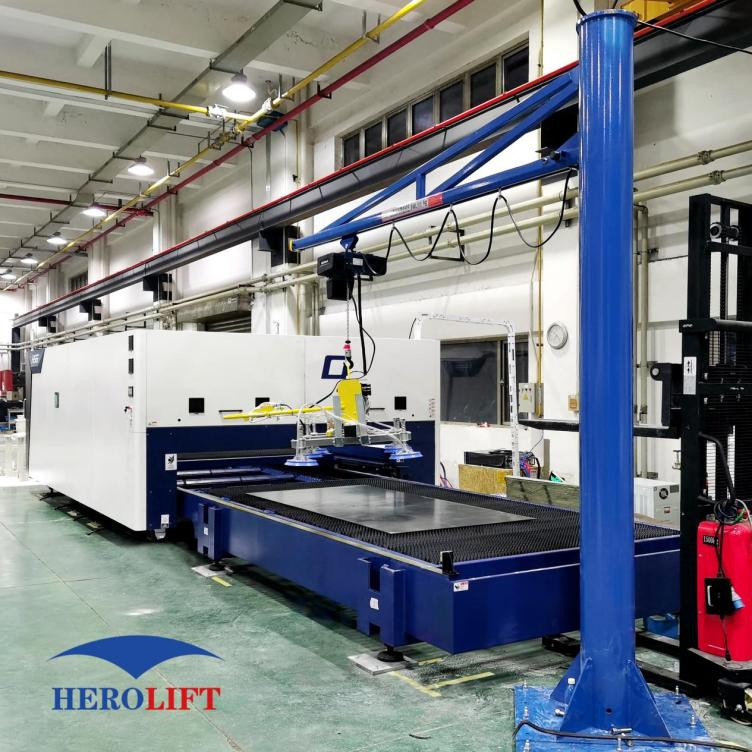

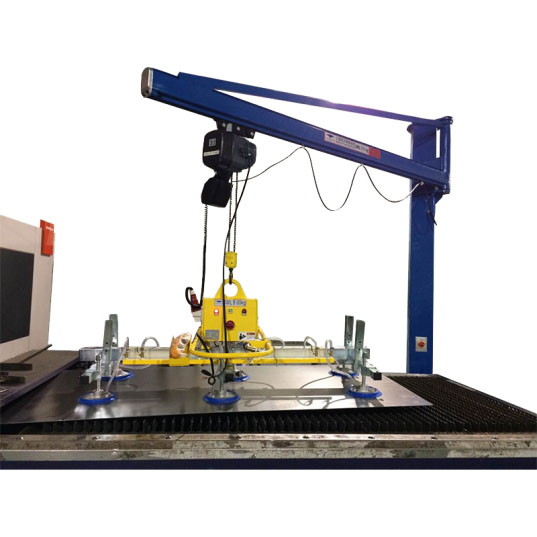

● 该设备广泛用于激光切割上料,铝板、钢板、镀锌板、塑料板、玻璃板、石板、层压刨花板、等工件的搬运、提升。
