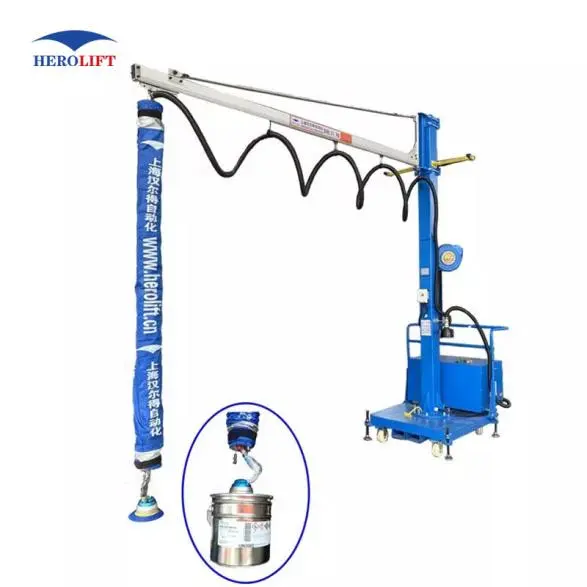

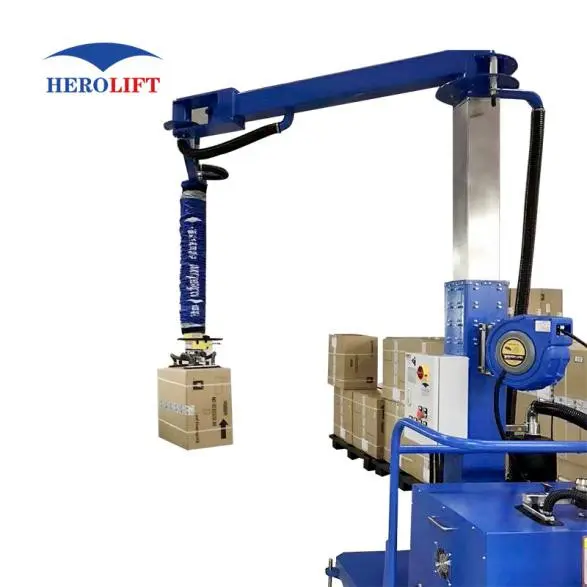

VEL/VCL系列 移动式气管吸吊机 码垛机
特点
●起重能力： ≤150 kg
●提升速度：0-1 m/s
●手柄：标准/单手/弯曲/加长
●工件：适用于各种负载的多种工件选择
●灵活性：360度旋转
●摆动角度：240度
●符合人体工学；
●提升速度：0-1 m/s
●手柄：标准/单手/弯曲/加长
●工件：适用于各种负载的多种工件选择
●灵活性：360度旋转
●摆动角度：240度
●支持非标定制；
●CE认证EN13155：2003；
●中国防爆标准GB3836-2010；
●根据德国UVV18标准设计；
●中国防爆标准GB3836-2010；
●根据德国UVV18标准设计；
性能指标
| 型号 | VEL120-2.5-标准 | 负载 | 水平吸力致密工件50kg;透气工件30-40kg |
| 外形尺寸 | 1610 * 1360 *1020mm | 自重 kg | 520kg |
| 电源 | 380VAC±15% | 电源输入 | 50赫兹 ±1赫兹 |
| 控制方式 | 手动操作控制手柄吸附工件 | 工件位移范围 | 离地间隙100——1600mm |
| 真空设备 | 真空鼓风机 | 立柱悬臂 | 臂长2500mm立柱高度：2900mm |
组件
吸盘组件
● 易于更换
● 旋转接头
● 标准手柄和柔性手柄可选
● 保护工件表面

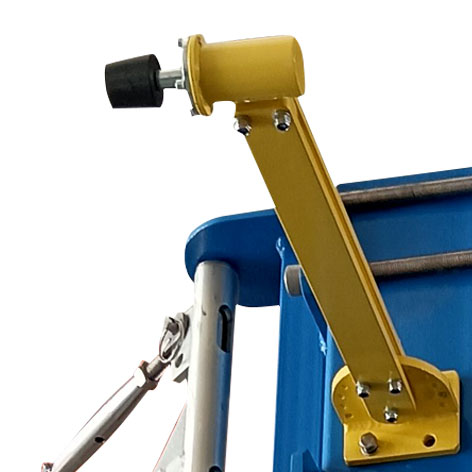

悬臂限位
●实现 0-240 度旋转或停止。
真空导气管
● 将鼓风机连接到真空吸盘
● 空气软管连接
● 耐高压、耐腐蚀
● 安全、可靠

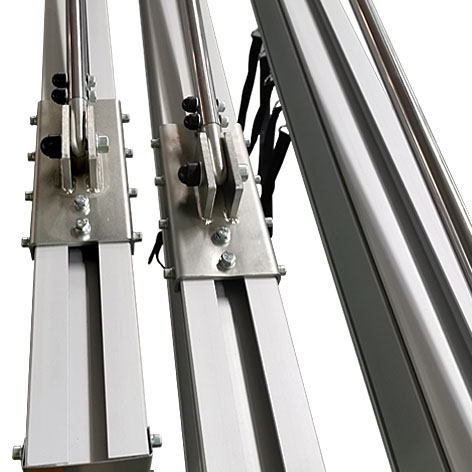

悬臂轨道
● 始终如一的轻量化设计
● 节省 60% 以上的力
● 独立解决方案、模块化系统
● 材质可选，支持非标定制

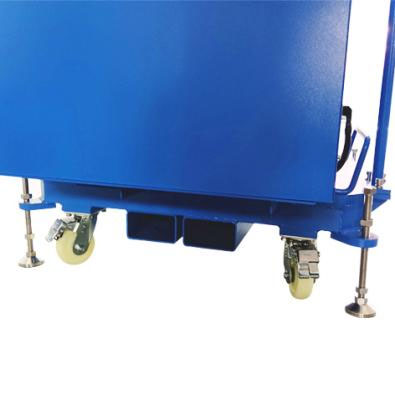

车轮
● 高品质和坚固的车轮
● 耐久性好，压缩性低
● 具有良好的控制和制动功能

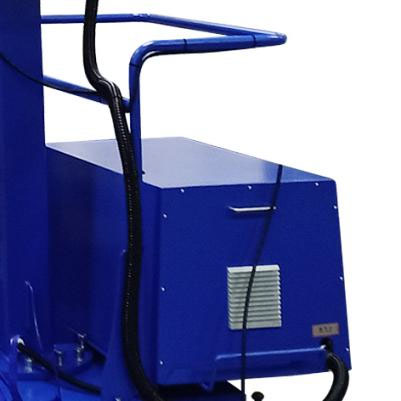

消音箱
● 根据性能要求进行设计
● 波浪吸音棉 有效降低噪音
● 可定制
规格
| 型号 | VEL100 | VEL120 | VEL140 | VEL160 | VEL180 | VEL200 | VEL230 | VEL250 | VEL300 |
| 吸力(kg)* | 30 | 50 | 60 | 70 | 90 | 120 | 140 | 200 | 300 |
| 气管长度L0(mm) | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 气管直径Φ(mm) | 100 | 120 | 140 | 160 | 180 | 200 | 230 | 250 | 300 |
| 提升速度(m/s) | appr 1m/s | ||||||||
| 提升高度L1(mm) | 1800 | 1800 | 1800 | 1800 | 1800 | 1700 | 1700 | 1500 | 1500 |
| 真空泵 | 2.2Kw | 2.2Kw | 2.2Kw | 3-5.5Kw | 3-5.5Kw | 3-5.5Kw | 3-5.5Kw | 3-5.5Kw | 3-5.5Kw |

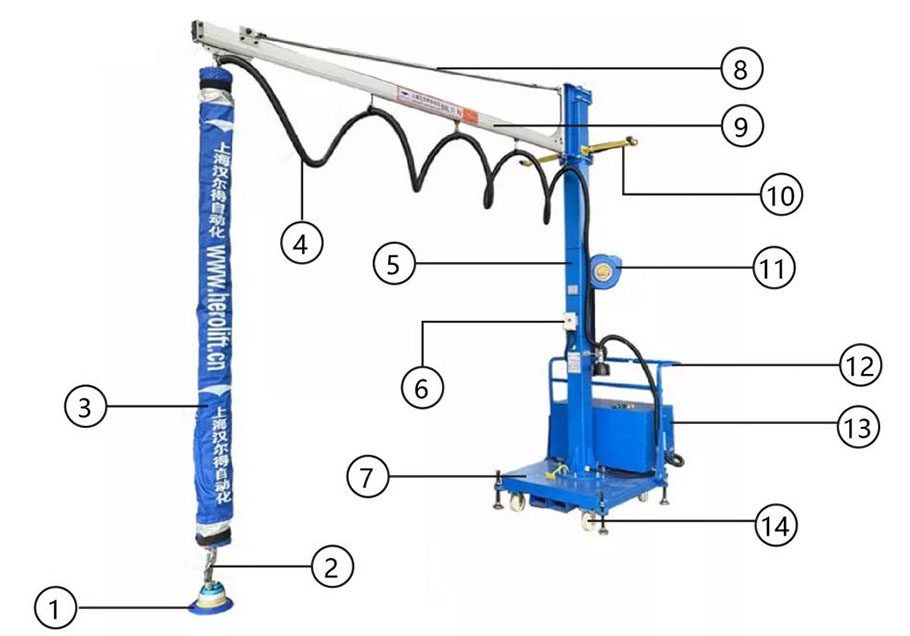

细节显示
| 1 | 真空吸盘 | 8 | 斜拉筋 |
| 2 | 控制手柄 | 9 | 悬臂轨道 |
| 3 | 提升气管装配体 | 10 | 悬臂限位 |
| 4 | 真空导气管 | 11 | 电缆卷筒 |
| 5 | 立柱 | 12 | 推手 |
| 6 | 电气控制箱 | 13 | 消音箱（选项） |
| 7 | 移动底座 | 14 | 车轮 |

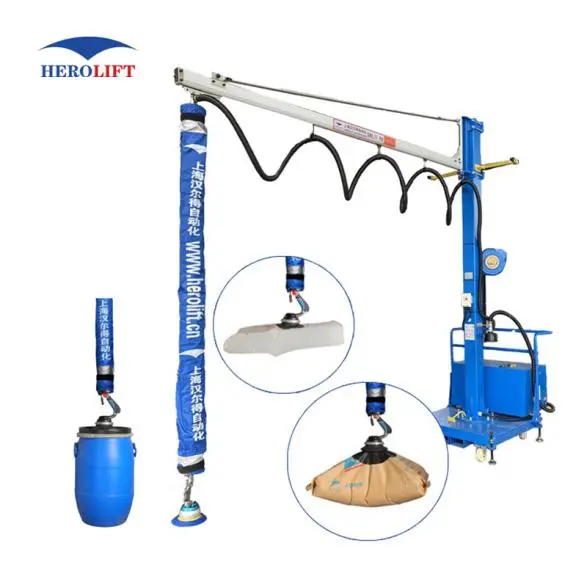

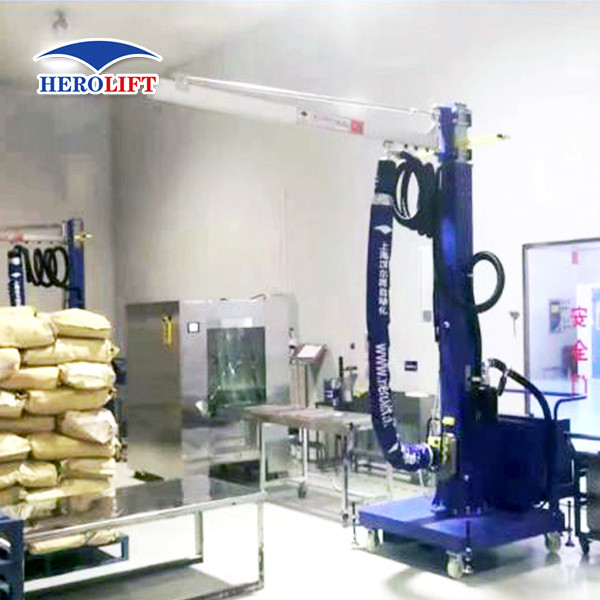

应用
●用于袋子、纸箱、木板、钣金、桶类、电器、玻璃、行李、塑料板、木板、门、电池、石材等。
